核心結構解析：從導體到外護套的精密設計

半絕緣管母線采用6063-T5鋁合金管作為導電載體，其直徑范圍通常控制在120-250mm，這種中空管狀設計較實心結構節省40%金屬用量。絕緣層選用三層共擠交聯聚乙烯材料，通過電子輻照交聯工藝使介質損耗降至0.05%以下。特殊設計的屏蔽層由半導體樹脂復合材料構成，能有效消除電位差導致的電暈放電現象。

六大技術優勢重構輸電標準

在40℃環境溫度下，φ200mm管母線可承載6300A持續電流，溫升控制優于GB/T 8349標準要求。通過CFD流體力學仿真驗證，管體內空氣對流散熱效率比封閉式母線高70%。

動態剛度測試顯示，16m跨度安裝時固有頻率控制在0.8-1.2Hz區間，完全避開地震波主要頻段。汶川地震重建工程中，采用管母線的變電站未發生任何結構損壞。

應用場景的邊界突破

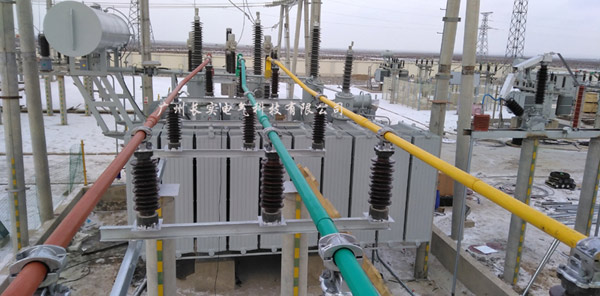

在±800kV特高壓換流站中，管母線成功解決空間電荷積聚難題。海上風電場的應用案例顯示，其鹽霧耐受能力達到IEC 60068-2-52標準的class 4等級。更有趣的是，某數據中心采用可拆卸式管母線系統，使配電系統改造時間縮短60%。
